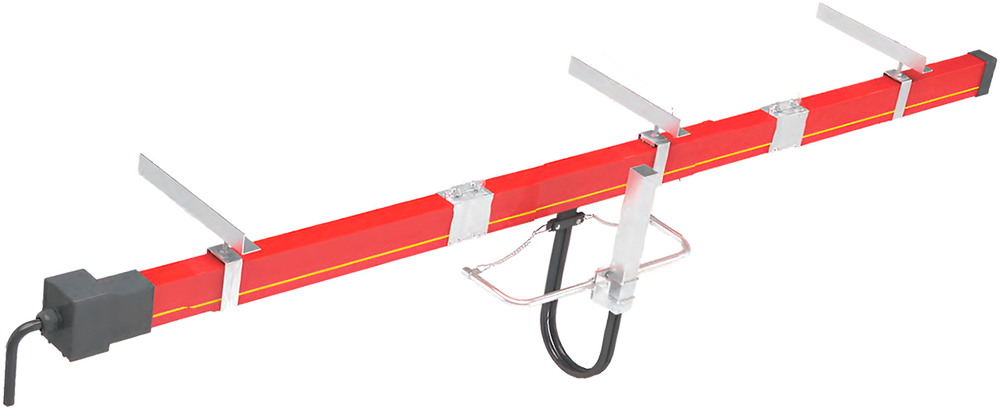

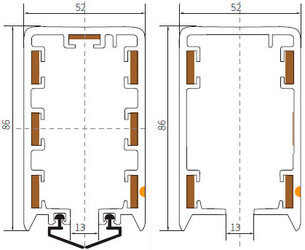

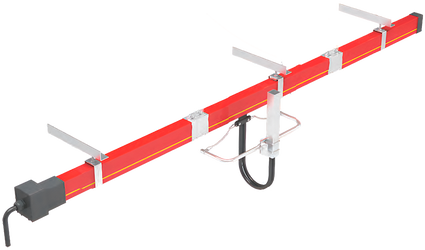

Троллейный шинопровод HFP52
Закрытый троллейный шинопровод серии HFP52 представляют собой токопроводящую шину (4-7 жил), защищенную от прикосновения (IP23), для внутренних и наружных установок. Они представляют собой токопроводящие линии в жестком ПВХ-корпусе с различным сечением медных жил на номинальные токи 50-140А. Предназначен для запитки кранов и других движущихся механизмов. Напряжение 380/660V.
Технические характеристики троллейного шинопровода HFP52 | ||||||||
| Тип | Кол-во полюсов | Сечение одного полюса (мм2) | Номинальный ток (А) | Электрический зазор (мм) | Номинальное напряжение (В) | Сопротивление (Ω/км) | Масса (кг) | Код заказа |
| HFP52-4-10/50 | 4 | 10 | 50 | 55 | 600 | 1.656 | 2.05 | 521014 |
| HFP52-5-10/50 | 5 | 10 | 50 | 15 | 600 | 1.656 | 2.14 | 521015 |
| HFP52-6-10/50 | 6 | 10 | 50 | 15 | 600 | 1.656 | 2.23 | 521016 |
| HFP52-7-10/50 | 7 | 10 | 50 | 15 | 600 | 1.656 | 2.32 | 521017 |
| HFP52-4-15/80 | 4 | 15 | 80 | 55 | 600 | 1.137 | 2.32 | 521514 |
| HFP52-5-15/80 | 5 | 15 | 80 | 15 | 600 | 1.137 | 2.44 | 521515 |
| HFP52-6-15/80 | 6 | 15 | 80 | 15 | 600 | 1.137 | 2.58 | 521516 |
| HFP52-7-15/80 | 7 | 15 | 80 | 15 | 600 | 1.137 | 2.71 | 521517 |
| HFP52-4-20/100 | 4 | 20 | 100 | 55 | 600 | 1.011 | 2.47 | 522014 |
| HFP52-5-20/100 | 5 | 20 | 100 | 15 | 600 | 1.011 | 2.65 | 522015 |
| HFP52-6-20/100 | 6 | 20 | 100 | 15 | 600 | 1.011 | 2.83 | 522016 |
| HFP52-7-20/100 | 7 | 20 | 100 | 15 | 600 | 1.011 | 2.99 | 522017 |
| HFP52-4-25/120 | 4 | 25 | 120 | 55 | 600 | 0.713 | 2.63 | 522514 |
| HFP52-5-25/120 | 5 | 25 | 120 | 15 | 600 | 0.713 | 2.83 | 522515 |
HFP52-6-25/120 | 6 | 25 | 120 | 15 | 600 | 0.713 | 3.02 | 522516 |
HFP52-7-25/120 | 7 | 25 | 120 | 15 | 600 | 0.713 | 3.27 | 522517 |
HFP52-4-35/140 | 4 | 35 | 140 | 55 | 600 | 0.522 | 2.97 | 523514 |
HFP52-5-35/140 | 5 | 35 | 140 | 15 | 600 | 0.522 | 3.25 | 523515 |
HFP52-6-35/140 | 6 | 35 | 140 | 15 | 600 | 0.522 | 3.58 | 523516 |
HFP52-7-35/140 | 7 | 35 | 140 | 15 | 600 | 0.522 | 3.87 | 523517 |
Троллейный шинопровод HFP60
Описание HFP60
HFP60-4-n/m
n = сечение одного проводника (мм²)
m = номинальный ток (А)
HFP60 = код многополюсного закрытого токопровода
• Количество полюсов: 4
• Ширина одного канала для меди: 15.0 мм
• Длина: 4м, возможна поставка других длин, но не более 6м.
• Расстояние между опорами: 1.2 м
• Изгиб: 1800 мм (1.8 м)
Только для систем с 4 полюсами
| Тип | Полюса | Сечение проводника (мм2) | Макс. ток (А) | Расстояние утечки (мм) | Макс. напряжение (В) | Сопротивление (Ω/км) | Масса (кг) | Код заказа |
| HFP60-4-10/50 | 4 | 10 | 50 | 34 | 600 | 1.656 | 2.37 | 591014 |
HFP60-4-15/80 | 4 | 15 | 80 | 34 | 600 | 1.193 | 2.49 | 591514 |
HFP60-4-20/100 | 4 | 20 | 100 | 34 | 600 | 1.011 | 2.63 | 592014 |
HFP60-4-25/120 | 4 | 25 | 120 | 34 | 600 | 0.761 | 2.75 | 592514 |
HFP60-4-35/140 | 4 | 35 | 140 | 34 | 600 | 0.542 | 3.12 | 593514 |

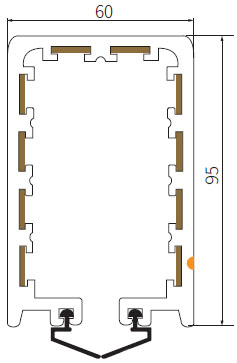

Троллейный шинопровод серии HFP95
Основные параметры:• HFP95-4/n - 4 полюса / n - сечение проводника в мм²
• HFP95-5/n - 5 полюсов / n - сечение проводника в мм²
• Сечение медного проводника: 12.0 мм
• Длина: стандарт - 4 м (максимум - 6 м)
• Минимальный радиус изгиба: 1800 мм, R = 1.8 м
• Шаг опоры: 1.2 м
| Тип | Полюса | Сечение проводника (мм²) | Макс. ток (А) | Утечка (мм) | Макс. напряжение (В) | Сопротивление (Ω/км) | Масса (кг) | Код заказа |
| HFP95-5-10/50 | 5 | 10 | 50 | 20 | 660 | 1.656 | 3.20 | 951005 |
HFP95-5-15/80 | 5 | 15 | 80 | 20 | 660 | 1.193 | 3.28 | 951505 |
HFP95-5-20/100 | 5 | 20 | 100 | 20 | 660 | 1.011 | 3.51 | 952005 |
HFP95-6-10/50 | 6 | 10 | 50 | 20 | 660 | 1.656 | 3.16 | 951006 |
HFP95-6-15/80 | 6 | 15 | 80 | 20 | 660 | 1.193 | 3.41 | 951506 |
HFP95-6-20/100 | 6 | 20 | 100 | 20 | 660 | 1.011 | 3.68 | 952006 |
| HFP95-7-10/50 | 7 | 10 | 50 | 20 | 660 | 1.656 | 3.25 | 951007 |
HFP95-7-15/80 | 7 | 15 | 80 | 20 | 660 | 1.193 | 3.56 | 951507 |
HFP95-7-20/100 | 7 | 20 | 100 | 20 | 660 | 1.011 | 3.88 | 952007 |
HFP95-8-10/50 | 8 | 10 | 50 | 20 | 660 | 1.656 | 3.34 | 951008 |
HFP95-8-15/80 | 8 | 15 | 80 | 20 | 660 | 1.193 | 3.70 | 951508 |
HFP95-8-20/100 | 8 | 20 | 100 | 20 | 660 | 1.011 | 4.04 | 952008 |
HFP95-9-10/50 | 9 | 10 | 50 | 20 | 660 | 1.656 | 3.42 | 951009 |
HFP95-9-15/80 | 9 | 15 | 80 | 20 | 660 | 1.193 | 3.77 | 951509 |
HFP95-9-20/100 | 9 | 20 | 100 | 20 | 660 | 1.011 | 4.24 | 952009 |
HFP95-10-10/50 | 10 | 10 | 50 | 20 | 660 | 1.656 | 3.54 | 951010 |
HFP95-10-15/80 | 10 | 15 | 80 | 20 | 660 | 1.193 | 3.98 | 951510 |
HFP95-10-20/100 | 10 | 20 | 100 | 20 | 660 | 1.011 | 5.21 | 952010 |

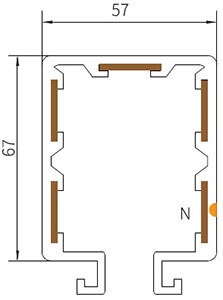

Пластиковая система токопроводов
Описание HFP-4HFP-4(5)-n/m
HFP = закрытый пластиковый токопровод
4(5) = количество полюсов
n = площадь поперечного сечения проводника (мм2)
m = номинальный ток (А)
• Стандартная длина: 4 м (максимум до 6 м).
• Шаг крепления: 1.2 м для прямых участков.
• Минимальный радиус изгиба: 1200 мм (R≥1.2 м)
• Ширина проводника: 17.6 мм (N - нейтраль)
Тип | Полюса | Сечение проводника (мм2) | Макс. ток (А) | Возд. зазор (мм) | Макс. напряжение (В) | Сопротивление (Ω/км) | Масса (кг) | Код заказа |
HFP-4-10/50 | 4 | 10 | 50 | 30 | 660 | 1.656 | 2.61 | 571014 |
HFP-4-15/80 | 4 | 15 | 80 | 30 | 660 | 1.193 | 2.77 | 571514 |
HFP-4-20/100 | 4 | 20 | 100 | 30 | 660 | 1.011 | 2.89 | 572014 |
HFP-4-25/120 | 4 | 25 | 120 | 30 | 660 | 0.761 | 3.02 | 572514 |
HFP-4-35/140 | 4 | 35 | 140 | 30 | 660 | 0.542 | 3.29 | 573514 |
HFP-4-50/170 | 4 | 50 | 170 | 30 | 660 | 0.379 | 3.73 | 575014 |

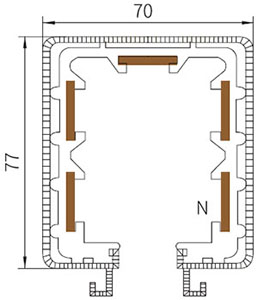

Алюминиевая система токопроводов
Описание HFP-4HFJ-4(5)-n/m
HFJ = закрытый алюминиевый токопровод
4(5) = количество полюсов
n = сечение проводника (мм2)
m = номинальный ток (А)
• Стандартная длина: 4 м (максимум до 6 м).
• Шаг крепления: 1.2 м для прямых участков.
• Минимальный радиус изгиба: 1500 мм (R≥1.5 м)
• Ширина проводника: 17.6 мм (N - нейтраль)
Тип | Полюса | Сечение проводника (мм2) | Макс. ток (А) | Возд. зазор (мм) | Макс. напряжение (В) | Сопротивление (Ω/км) | Масса (кг) | Код заказа |
HFJ-4-10/50 | 4 | 10 | 50 | 25 | 660 | 1.656 | 3.03 | 581014 |
HFJ-4-15/80 | 4 | 15 | 80 | 25 | 660 | 1.193 | 3.19 | 581514 |
HFJ-4-20/100 | 4 | 20 | 100 | 25 | 660 | 1.011 | 3.31 | 582014 |
HFJ-4-25/120 | 4 | 25 | 120 | 25 | 660 | 0.761 | 3.44 | 582514 |
HFJ-4-35/140 | 4 | 35 | 140 | 25 | 660 | 0.542 | 3.71 | 583514 |
HFJ-4-50/170 | 4 | 50 | 170 | 25 | 660 | 0.379 | 4.15 | 585014 |

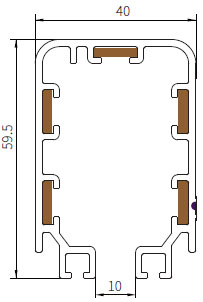

Закрытый шинопровод HFP40
Описание HFP40:HFP = закрытая токопроводящая система
x = количество полюсов
y = площадь сечения проводника (мм²)
m = номинальный ток (А)
Ширина медного проводника: 10 мм
• Стандартная длина: 4 м (макс. 6 м)
• Шаг крепления: 1.2 м, для прямых участков
• Минимальный радиус изгиба: 1200 мм (R ≥ 1.2 м)
Тип | Полюса | Сечение проводника (мм2) | Макс. ток (А) | Возд. зазор (мм) | Макс. напряжение (В) | Сопротивление (Ω/км) | Масса (кг) | Код заказа |
HFP40-4-10/50 | 4 | 10 | 50 | 20 | 660 | 1.656 | 1.35 | 401014 |
HFP40-4-15/80 | 4 | 15 | 80 | 20 | 660 | 1.137 | 1.55 | 401514 |
HFP40-5-10/50 | 5 | 10 | 50 | 20 | 660 | 1.656 | 1.45 | 401015 |
HFP40-5-15/80 | 5 | 15 | 80 | 20 | 660 | 1.137 | 1.68 | 401515 |

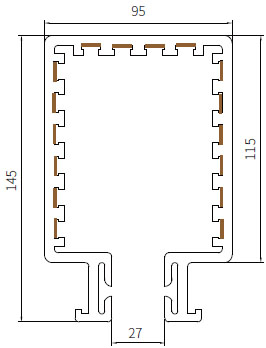

16-полюсная система токопроводов
Стандартная длина: 4 мШаг крепления: 1.2 м для прямых участков
Тип | Полюса | Сечение проводника (мм2) | Макс. ток (А) | Возд. зазор (мм) | Макс. напряжение (В) | Сопротивление (Ω/км) | Масса (кг) | Код заказа |
HFP-16-10/50 | 16 | 10 | 50 | 16 | 660 | 1.656 | 5.46 | 961016 |
HFP-16-15/80 | 16 | 15 | 80 | 16 | 660 | 1.193 | 6.14 | 961516 |
